Quelles pièces pour mon Astro City ?

04.03.2012

Quelles pièces pour mon Astro City ?

Permalien 22:00:00 par iGREKKESS, Catégories: Arcade @ Home , Tags: , , ,

100 YEN Insert Coin StickerVoici un petit récapitulatif des petites pièces couramment recherchées pour les bornes Astro City et New Astro City de Sega, dans le cas d'une remise en état comme à l'origine.

En effet, il n'est pas rare de rencontrer des bornes dont plusieurs pièces d'origine manquent, ou ont été remplacées, comme c'est souvent le cas des serrures. Ayant passé, pour ma part, pas mal de temps à rechercher quelle pouvait bien être telle serrure ou tel loquet, pour telle porte, ou telle trappe, quelle pouvait bien être la pièce qui manquait pour éviter que les pièces tombent sur la cashbox, plutôt qu'à l'intérieur, voilà qui devrait vous faire gagner un peu de temps, si vous souhaitez aussi que votre borne retrouve son fonctionnement, et son aspect original.

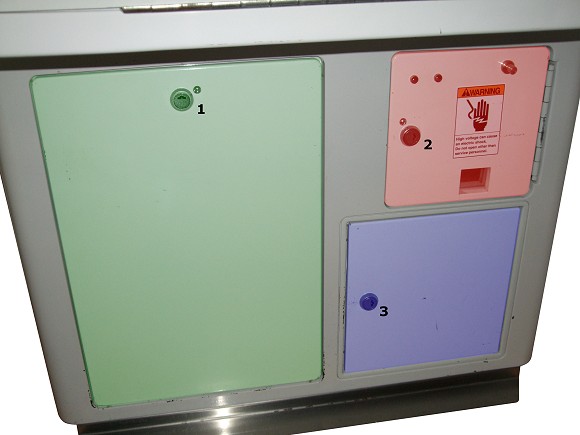

Partie inférieure de la New Astro City


Trappe PCB

1

Serrure : 220-5380

Clé : SEGA 5380

Loquet : DP-1167

A noter que sur les serrures 5380, le guide rotation, en bout de canon, est serti et ne peut donc être agencé autrement. Il n'y a par conséquent qu'un sens de montage possible : fente à 12h.

Ecrou serrure : taille 22
Ecrou loquet : taille 14 + rondelle event M10

...

Porte monnayeur

2

Serrure : 220-5380

Clé : SEGA 5380

Loquet : DP-1167

Malgré les apparences, un peu trompeuses, c'est bien le même gros loquet que la trappe PCB, pour cette petite porte.
Sens de la serrure : fente à 3h.
Photo.


Porte cashbox (seau à pièces)

3

Serrure : 220-5380

Clé : SEGA 5380

Loquet : NCA-1017

Si on se réfère au manuel de la borne, la porte de la cashbox est la seule à présenter une serrure différente, dont la référence est 220-5046-91, pour des raisons évidentes de sécurité (éviter que les opérateurs piquent dans la caisse). Cependant, pour des raisons pratiques, nombre de salles utilisant des jetons, plutôt que du cash, cette serrure (très rare) est majoritairement remplacée par une 5380.
Le loquet n'a pas de référence inscrite (la référence NCA-1017 est renseignée par le manuel de la borne), mais une forme spécifique en  "S" avec un crochet.
Sens de la serrure : fente à 3h.
Photo.

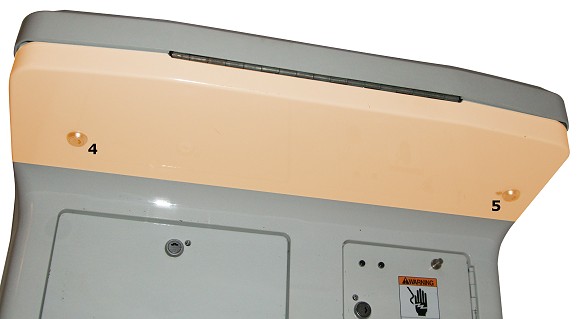

Control panel : vue de dessous


Control panel

4

5

Serrures : 220-5380

Clés : SEGA 5380

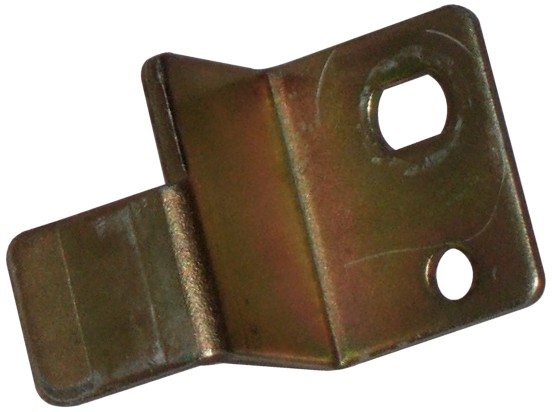

Loquets : CQN-1311

Deux serrures permettent de verrouiller l'ouverture du control panel, ce qui oblige à avoir au moins deux clés SEGA 5380, puisque celles-ci restent bloquées à l'intérieur du canon, tant que les serrures sont ouvertes.
Dans le cas où vous ne posséderiez qu'une seule clé, l'astuce consiste à monter un des deux loquets dans l'autre sens, et de fermer le panel d'un seul côté.
Sens des serrures : fente à 3h.
Photo.

Clés 5380 MIWAToutes les serrures et les clés sont donc identiques. Il est plutôt facile de trouver des serrures (souvent vendues par lots de 50, pour une bouchée de pain), en revanche, les clés SEGA 5380 sont relativement rares et recherchées, bien qu'utilisées sur plusieurs bornes Sega, et par conséquent assez chères en moyenne ; comptez au minimum 20€ pour une clé seule.
Il existe cependant au Japon des copies (officielles ?) de ces clés, produites par la société MIWA (n°1 de la serrurerie au Japon), aussi répandues, sinon plus, dans les Game Centers, et bien moins onéreuses à acquérir.


Monnayeur

Guide-pièces à la sortie du monnayeurIl est très probable qu'il manque une pièce bien utile sur votre monnayeur, servant à guider les pièces à la sortie de ce dernier, vers la cashbox, et normalement accompagnée d'un microswitch à bascule (pour le comptage, quand le monnayeur ne le gère pas).
En son absence, les pièces ont tendance à tomber à côté de la fente de la cashbox, et à finir sur celle-ci. Complètement ignorée, elle est d'autant plus rare et impossible à trouver ; voici à quoi elle ressemble (référence inconnue) :

Certains utilisateurs n'hésitent pas à évaser la fente de la cashbox pour que les pièces aient plus de chances de finir dans celle-ci ; il semble plus simple et esthétique, en attendant de mettre hypothétiquement la main sur le guide-pièces, d'en réaliser un soit-même, à partir par exemple d'une feuille plastique un peu rigide (formée à l'aide d'un cutter et de scotch).



Liens :
AGS - Amusement Game Services
(le paradis des pièces détachées pour les bornes Sega)

Crédits images :
Guide-pièces monnayeur par Vany @ Gamoover.net

tags : sega new astro city arcade cabinet borne parts pièces détachées cam lock latch key canon serrure loquet langue clé coin acceptor monnayeur
