On ne s'ennuie pas avec une borne ! Pas la peine de chercher le bricolage, il vient de lui-même

Dernièrement, je ne lâche plus mon Aero City, que ce soit parce qu'un pote vient se faire un petit jeu de baston, parce que j'ai acquis LA PCB ultime (voir articles précédents), parce que je la retape, ou parce que j'ai des problèmes...

Ca allait trop bien jusqu'à maintenant pour durer ; c'est ma carte mère ST-V qui a dégainé la première !

Après avoir reçu le jeu Find Love (hentai) et découvert qu'il ne bootait qu'avec certains BIOS japonais (là où le site System16.com annonçait une incompatibilité avec le Dual-BIOS), ma carte s'est mise à me faire de vilains bugs : les jeux se sont mis à figer de façon aléatoire ou à avoir des difficulté de boot.
C'est le plantage similaire de 2 autres cartes (Model 2 et System 32) qui m'a mis la puce à l'oreille ; en effet j'étais allé dans le temps me renseigner sur le très bon forum Arcade Fans concernant mon problème de ST-V et parmi les problèmes courants (vus sur d'autres cas), était revenu une histoire de 5V à vérifier au niveau de l'alimentation...

Après 2 bonnes heures de test de 2 jeux ST-V sur une Sigma AV-7000 (hypergun), sans aucun plantage, j'en suis venu à la conclusion que cela devait en effet venir de l'alimentation de ma borne.

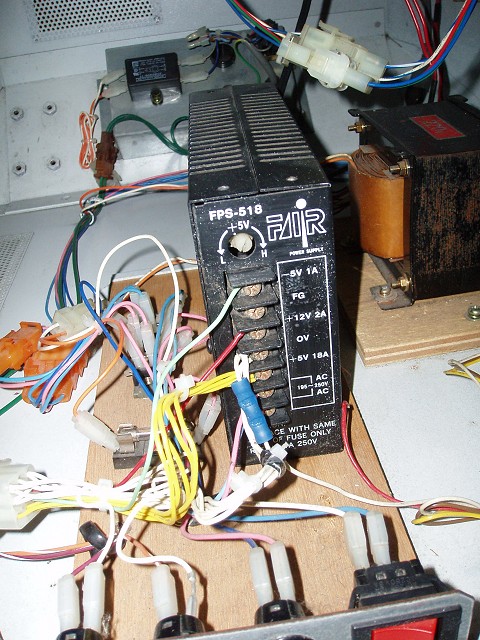

J'ai donc pris les différentes tensions sur le peigne JAMMA en charge avec une carte (à vide, les valeurs sont erronées) et pu constater qu'en effet les +5V, +12V et -5V étaient tous très faiblards... Si sur le coup je me suis dit bêtement que j'étais bon pour changer d'alimentation, j'ai vu par la suite qu'il y avait un petit potar qui permettait d'ajuster le +5V (une possibilité que je n'avais encore jamais rencontré, par exemple sur les alimentations de PC). Je me suis dit qu'avec un peu de pot, cela jouerait aussi sur les autres valeurs, et c'est ce qui s'est passé !

...

J'ai ensuite retesté toutes mes cartes, et plus aucun plantage ! Voilà donc ce qui arrive lorsque les composants sont sous-alimentés ! Attention cependant à ne pas trop les alimenter non plus

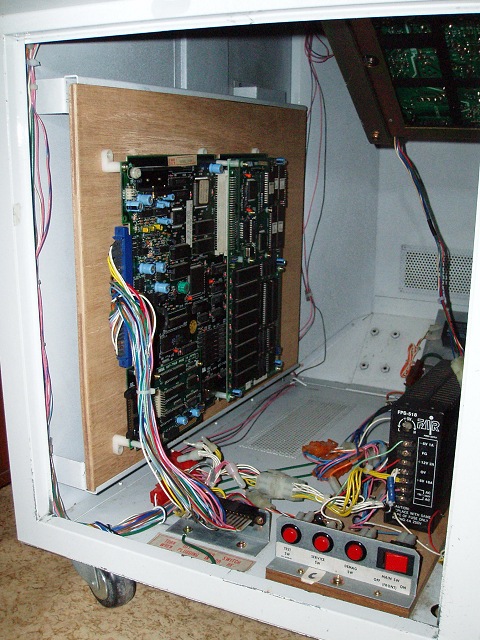

Content d'avoir résolu ce problème, j'ai pu ce week-end enfin confectionner ma planche de fixation pour mes PCBs, indispensable pour refermer la borne en laissant un jeu dedans ou pour jouer sans avoir de jeu à ses pieds ; les planches de bois permettent une modularité facilitée !

Les photos parlent d'elles-mêmes...

Dimensions : 500x390x9 mm (LxHxE)

Les perçages en bas de la planche doivent être au minimum à 35 mm du bord pour ne pas gêner l'encastrement de celle-ci avec le rail métallique de la borne
