GoldStar CL-21F84X : service mode

23.10.2013

GoldStar CL-21F84X : service mode

Permalien 01:53:00 par iGREKKESS, Catégories: Technologie , Tags: , ,

GoldStar CL-21F81X : stickerUn rapide billet, susceptible d'intéresser que quelques rares possesseurs de TV cathodiques comme la mienne, et plus particulièrement les possesseurs d'une GoldStar CL-21F81X (51cm/21"), qui souhaiteraient accéder au service mode, notamment afin d'effectuer quelques réglages constructeur, inaccessibles aux consommateurs à la base, comme la fameuse géométrie, bien utile après plusieurs années, en l'occurrence lorsqu'on utilise nos vieilles TV essentiellement avec des consoles...

GoldStar CL-21F81X

Si ce qui suit concerne en particulier le référence de TV citée ci-dessus, il peut aussi concerner d'autres modèles, provenant d'autres marques, puisque l'électronique (le chassis) à l'intérieur n'était pas fabriquée par GoldStar (LG aujourd'hui), mais par Beko Electronik, une société turque qui a équipé de nombreux téléviseurs de marques différentes.


En effet, si à une époque, les réglages constructeur étaient accessibles directement sur la TV, ou parfois à l'intérieur au niveau du chassis / de la platine, par le biais de potentiomètres, l'arrivée d'une électronique plus poussée, numérique, au alentours des années 90, a changé la donne ; plus question ici de potars, tout se passe par le biais du firmware, celui-même permettant de régler la luminosité, le contraste, ou de détecter les chaînes...
Parfois, dans quelques rares cas, ces réglages sont accessibles aux consommateurs, sinon la plupart du temps ils sont cachés et accessibles qu'en usine, grâce à des télécommandes spécifiques (RC-5) ou des codes spéciaux à saisir avec la télécommande de base, évidemment non connus du grand public.

...

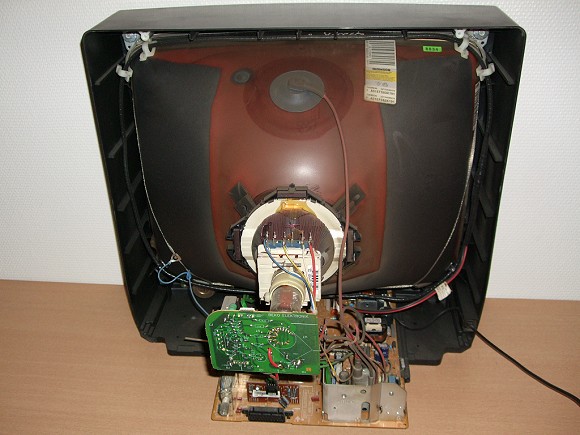

Pour trouver le moyen d'accéder à ce menu, si vous êtes très chanceux, vous pouvez trouver la méthode en recherchant simplement la référence de votre TV, sinon il convient d'ouvrir celle-ci (pensez à la débrancher auparavant !!), afin d'accéder à la référence du chassis (et éventuellement aux potars, dans le cas où votre TV en serait pourvue). Dans le cas de ma GoldStar CL-21F81X, il s'agit donc d'un chassis Beko, dont la référence est A99.190-10 :

A partir de cette référence, on trouve pas mal de documents et de fichiers (des ROMs pour le firmware), mais pas grand chose de concret. On trouve bien quelques codes à tester, à l'écran du menu "Image" ("picture menu"), tels que 8500, 9301, ou 7592, mais aucun ne fonctionne. Et à moins de tenter sa chance comme au Loto, mieux vaut changer son fusil d'épaule...

Une information qu'apportent certains documents, associée à cette référence de chassis, est "12.4", ou "12.5", ce qui semble être la version du firmware qu'on trouve sur ces cartes. Ceci s'avère utile dans le choix de ce qui semble être la seule solution viable pour accéder au service mode du téléviseur dans l'exemple : une télécommande RC-5.

Ce type de télécommande ("service remote"), à la base destiné aux fabricants, permettent d'accéder directement au service mode par le biais d'une touche ; certains sites en proposent de nombreux modèles, pour diverses marques.
Par chance, on trouve assez facilement (pour le moment) la télécommande qui nous intéresse dans le cas présent, sur eBay notamment (chercher "beko service 12.4"), pour un prix ridicule :

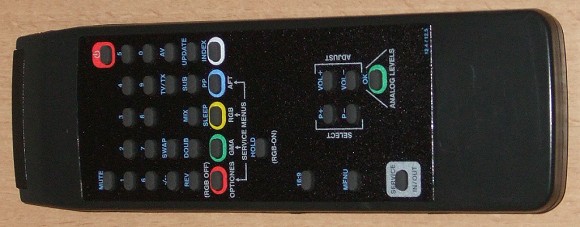

Télécommande RC-5 Beko 12.4/12.5

Cette télécommande présente exactement les mêmes touches que celle de base, avec cependant en plus la touche "Service In/Out", permettant d'entrer et sortir à tout moment du service mode ; la navigation entre les pages de réglages se faisant par le biais des touches de couleur, qui comportent ici des sérigraphies supplémentaires liées à celles-ci.

Par exemple, la page "GMA" (bouton vert) permet ainsi d'accéder aux réglages de la géométrie, afin d'ajuster la position de l'image :

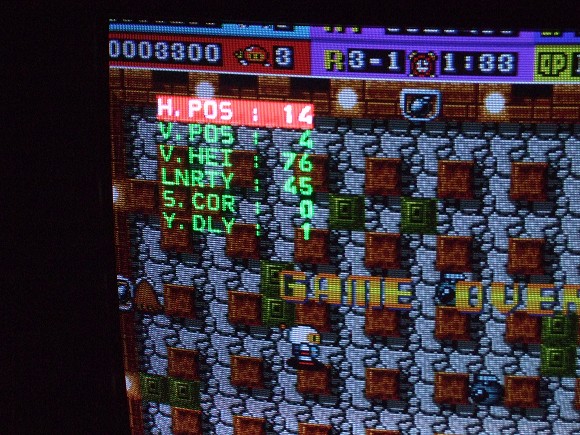

Menu "GMA", qui va permettre d'ajuster l'image et éviter qu'elle sorte de l'écran

Résultat : la position de l'image est corrigée

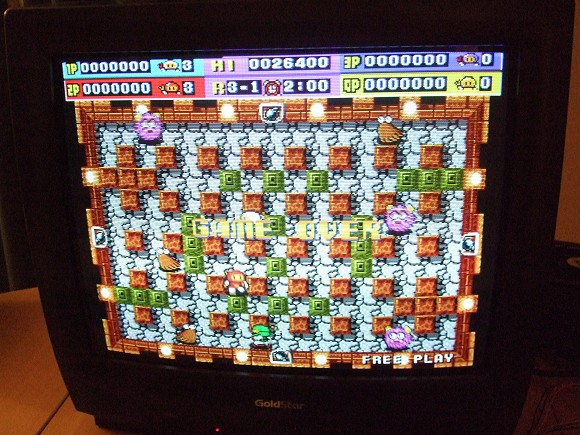

On retrouve enfin l'image complète !

A noter qu'en fonction des consoles et autres sources vidéo (arcade ci-dessus), la taille et la position de l'image varient. Il convient donc de trouver un réglage consensuel qui convienne à l'ensemble de vos systèmes, à moins que vous souhaitiez jouer de la géométrie à chaque fois que vous changez de console...
